Требования к файлам для лазерной резки

Формат файлов для лазерной резки:

К рассмотрению принимаются файлы следующих форматов:

  • AutoCAD   ( *.dxf  2004)
  • CorelDraw (*.CDR до X6 версии включительно)
  • Так же могут быть обработаны файлы *.EPS  В EPS файлах необходимо убрать все заливки оъектов , оставить только контуры резки.
Раскладка деталей для лазерной резки:

При подготовке макетов для лазерной резки обратите внимание на требования к раскладке деталей  на материал:
Раскладка деталей ведется из расчета исходных размеров листа материала.

Макет для лазерной резки подразумевает собой контур исходного листа материала со вписанными в него деталями.

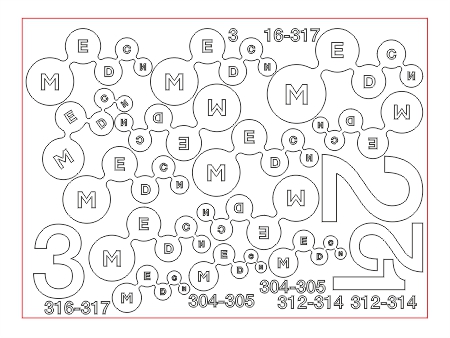

Слева представлен образец раскладки деталей на материал.
В файле обозначен контур материала и в него вписаны детали для лазерной резки.

  • Масштаб чертежа 1:1
  • Габаритные размеры листа до 1530мм х 2500 мм
  • Размер рабочего поля станка 1470 мм х 2470 мм
  • Расстояния между деталями не менее:
  • для оргстекла (акрила), фанеры, бальзы, картона  - 2мм;
  • для неопрена, фетра, экокожи, плотных тканей - 3-5мм
  • для тонких тканей- индивидуально в зависимости от деталей - не менее 20 мм
  • Расстояния от края материала до блока деталей не менее 10 мм
  • Для избежания ошибок с масштабом можно образмерить одну из деталей
Файлы для расчета лазерной резки можно направлять по данному адресу:

Этот адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Внимание! в файлах для лазерной резки не должно присутствовать лишних линий (пунктиры, размеры, пояснения) все пояснения и прочая доп. информация допускается только за пределами листа раскроя.
